Doppio offset ad alte prestazionivalvole a farfalla
I design avanzati del disco e della sede della valvola consentono ad alcune-valvole a farfalla ad alte prestazioni di mantenere una tenuta superiore per una durata di servizio notevolmente prolungata.
Le valvole a farfalla ad alte-prestazioni sono comuni in un'ampia gamma di processi chimici e petrolchimici. Possono essere manuali o e l'ingombro notevolmente ridotto li rende un'ottima soluzione per le applicazioni di isolamento delle apparecchiature.
Sebbene siano disponibili molti tipi di valvole a farfalla, esistono differenze significative nella loro progettazione interna, che incidono direttamente sulle prestazioni di tenuta e sull'affidabilità a lungo termine. Questo articolo si concentra sulle principali caratteristiche di progettazione per aiutare gli utenti a valutare la migliore alternativa per le loro applicazioni critiche con valvole on/off.
Applicazioni adatte per valvole a farfalla
Sebbene una valvola a farfalla ad alte-prestazioni possa essere utilizzata in una varietà di situazioni, è più adatta per l'isolamento delle apparecchiature e le applicazioni on/off che richiedono una chiusura a tenuta-di bolle e senza-perdite.
Queste valvole sono generalmente meno costose delle valvole a maschio o a sfera, soprattutto quando le dimensioni della linea aumentano. Inoltre, occupano molto meno spazio una volta installati, consentendo loro di adattarsi a configurazioni di tubazioni strette, dove lo spazio può essere limitato. Sebbene le valvole a farfalla possano essere utilizzate per il controllo del flusso, il loro campo di controllo è piuttosto ristretto, quindi i requisiti dell'applicazione devono essere valutati attentamente prima di utilizzare queste valvole nel servizio di strozzamento.
Esistono numerosi modelli di corpo e tenuta della valvola a farfalla ad alte-prestazioni, ma le prestazioni complessive e l'affidabilità a lungo-termine variano in modo significativo tra i modelli. Quando si sceglie una valvola, è importante comprendere le differenze per selezionare la valvola giusta per un'applicazione e un budget particolari.
Alternative di progettazione di tenute e baderne per valvole
Quando valutano una valvola a farfalla ad alte-prestazioni, gli utenti dovrebbero iniziare dal design del disco e della sede. Alcune valvole a farfalla incastrano il disco in una sede morbida e fanno affidamento sulla pressione di processo per garantire una chiusura affidabile. Tali design di valvole funzionano solo con la pressione su un lato particolare della valvola e avranno prestazioni scarse nelle applicazioni bi-direzionali. Altre valvole utilizzano sedi che si usurano continuamente durante i movimenti della valvola, creando perdite dopo un breve periodo di servizio e causando infine un guasto prematuro della sede.
I migliori design delle valvole utilizzano un design a doppio offset che consente al disco di incastrarsi saldamente nella sede alla fine della corsa, ma di sollevarsi rapidamente dalla sede dopo solo pochi gradi di corsa per limitare l'usura (vedere Figura 1). Tali design offrono zero-perdite, tenuta a tenuta di bolle-grazie al movimento della camma a doppio sfasamento e possono mantenere quel livello di prestazioni per una durata prolungata poiché il sedile è impegnato solo nel grado finale di movimento. Il design a doppia camma funziona anche indipendentemente dalla pressione del sistema, quindi la valvola fornisce zero perdite indipendentemente dalla pressione del sistema.

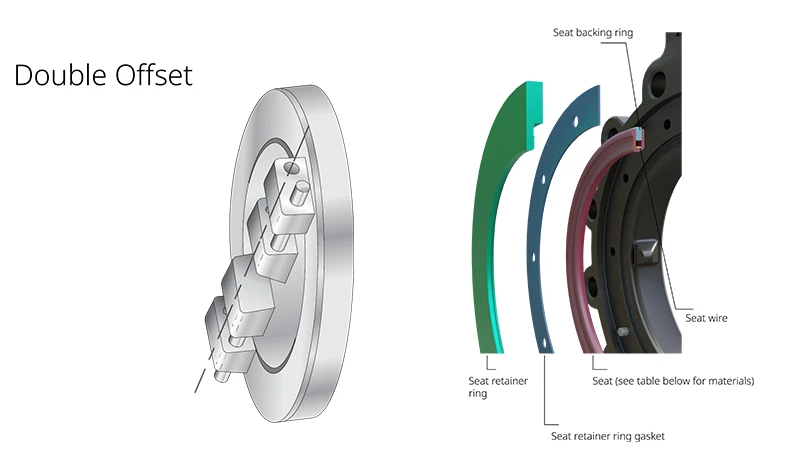

Figura 1: Le valvole ad alte-prestazioni di lunga durata, come Keystone™ K-LOK® serie 38 di Emerson, utilizzano un design a doppio offset abbinato a una sede in polimero-per impieghi pesanti, anelli di supporto e avvolgimenti di filo interni per consentire alla tenuta di adattarsi quando il disco si inserisce al suo interno.
Progettazione del corpo valvola
Sebbene la progettazione della sede della valvola e della baderna sia fondamentale, è importante anche una progettazione che tenga conto dell'installazione e della manutenzione. La valvola deve essere dotata di dimensioni standard faccia-a -faccia, fornire uno stelo esteso per consentire la regolazione della baderna anche quando la valvola è isolata e fornire una base di montaggio dell'attuatore standard integrale che accetta la maggior parte degli attuatori senza richiedere accoppiamento o staffe aggiuntive (vedere Figura 2). Un'altra caratteristica fondamentale è il design stelo/disco che massimizza la capacità di flusso. Molte valvole a farfalla ad alte-prestazioni hanno un albero spesso che attraversa il percorso del flusso, ostruendo il flusso e aumentando la caduta di pressione. Design migliori riducono il profilo della combinazione disco/albero, consentendo a una valvola di pari dimensioni di far passare più flusso con una minore caduta di pressione.
Figura 2: Il corpo di una valvola a farfalla ad alte-prestazioni deve includere dimensioni di prelievo-standard, consentire il montaggio diretto dell'attuatore e massimizzare la capacità della valvola quando è completamente aperta.
Facile manutenzione
Anche se una valvola a farfalla ad alte prestazioni-di livello superiore durerà per anni, a un certo punto l'usura della sede e della guarnizione è inevitabile, quindi è importante che la valvola sia progettata per sostituire e riparare facilmente questi componenti. Pertanto, la valvola deve essere progettata specificamente per consentire la sostituzione sia della sede che dei materiali di guarnizione senza smontare lo stelo e il disco della valvola (vedere Figura 3). Anche se le riparazioni dovrebbero essere poco frequenti e i costi di manutenzione bassi, i costi del ciclo di vita saranno ulteriormente ridotti se l’imballaggio e i sedili potranno essere sostituiti facilmente e rapidamente.
Figura 3: Le valvole ad alte prestazioni devono essere progettate tenendo presente la manutenzione per consentire riparazioni tipiche, come la sostituzione della sede o della guarnizione, senza lo smontaggio del disco o dello stelo della valvola.
Chiave da asporto
Il fattore di forma ridotto, il basso costo e la capacità di tenuta superiore delle valvole a farfalla ad alte-prestazioni le rendono una soluzione eccellente per l'isolamento delle apparecchiature e le applicazioni on/off. Tuttavia, un utente saggio valuterà attentamente i dettagli dei progetti di valvole ad alte-prestazioni.
Caratteristiche quali la tenuta a doppio sfasamento, il design avanzato delle sedi del disco e la baderna a basse emissioni possono prolungare significativamente la durata della valvola. Le tecniche di tenuta avanzate operano indipendentemente dalla pressione di processo e mantengono perdite pari a zero nelle applicazioni di tubi bidirezionali e persino-senza uscita. Quando è eventualmente necessaria la manutenzione, le valvole di livello superiore sono progettate per facilitare riparazioni facili e rapide con uno smontaggio minimo. Se un progetto richiede un isolamento affidabile e senza perdite, considera i vantaggi di valvole a farfalla ad alte{5} prestazioni ben-progettate. Il risparmio iniziale può essere significativo se confrontato con gli equivalenti con valvola a otturatore o a sfera, inoltre la durata prolungata e la facilità di manutenzione forniscono anche risparmi sui costi del ciclo di vita a lungo-termine.
