Vedi sotto per i dati di dettaglio:

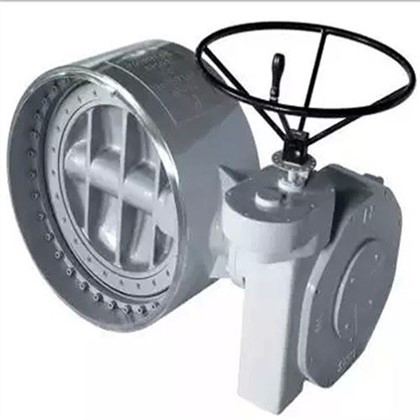

Tripla valvola a farfalla eccentrica. Taglia DN1100, velocità di pressione PN10, tipo a doppia flangia, dimensioni della flangia secondo EN1092-1. La valvola a farfalla viene utilizzata per alte temperature con design del radiatore. Materiale del corpo acciaio fuso A216 WCB, materiale disco acciaio fuso A216 WCB, stelo è per acciaio inossidabile 410, anello di tenuta a disco SS304 +grafite.
Le norme tecniche come di seguito:
EN593 per la progettazione e la fabbricazione, dimensione faccia a faccia come da EN 558, perforazione di flange finali secondo EN1092-1, prova e ispezione secondo EN 12266-1.
La valvola ha applicato la verniciatura per l'alta temperatura come richiesto: rivestimento primario e rivestimento di finitura, colore del rivestimento esterno del corpo superficiale con argento. Spessore del film secco di rivestimento secondo la std di MFR.
La valvola è stata eseguita test idro come da standard internazionale rigorosamente, nessuna perdita visiva trovata durante i test.
La pressione e la durata delle prove di dettaglio come segue :
1,5Mpa in acqua per il test dei gusci, durata 120s.
1.1Mpa in acqua per test dei sedili ad alta pressione, durata 120s.
0,6Mpa in aria per test dei sedili a bassa pressione, durata 120s.
La valvola può essere aperta e chiudere senza intoppi sotto pressione, la funzione della valvola è eccellente.
